I. Giới thiệu chung về phao báo mức nước MS11
- Phao báo mức nước MS11 là thiết bị cảm biến mực nước được thiết kế chuyên dụng cho các hệ thống xử lý nước thải, bể chứa nước, hố ga, trạm bơm, và các ứng dụng công nghiệp liên quan đến chất lỏng. Với độ bền cao, khả năng chịu nước tốt, dễ dàng lắp đặt và sử dụng, MS11 là lựa chọn hàng đầu cho những hệ thống cần giám sát và điều khiển mức chất lỏng một cách tự động và chính xác.
- Trong bối cảnh nhu cầu về tự động hóa ngày càng tăng cao, việc sử dụng phao báo mức như MS11 không chỉ giúp kiểm soát hiệu quả mà còn đảm bảo an toàn vận hành, tiết kiệm nhân công, giảm rủi ro tràn nước hoặc cạn nước gây hư hỏng thiết bị.
II. Cấu tạo và nguyên lý hoạt động của phao báo mức nước MS11
a. Cấu tạo cơ bản của phao báo mức nước
- Thân phao: Là phần vỏ bao bọc bên ngoài, được làm từ nhựa ABS hoặc PVC cao cấp, chống thấm nước, chịu ăn mòn và va đập. Thân phao có dạng hình bầu dục giúp dễ nổi và hoạt động ổn định trong môi trường chất lỏng.
- Buồng khí (Khoang rỗng): Nằm bên trong thân phao, giúp tạo lực nổi để phao có thể nổi lên trên bề mặt chất lỏng
- Công tắc vi mô (micro switch): Được tích hợp bên trong thân phao. Đây là bộ phận giúp đóng/mở mạch điện khi phao thay đổi trạng thái (nghiêng hoặc đứng thẳng).
- Dây cáp điện: Dây dẫn điện bọc cao su/PVC có khả năng chống nước tốt, với chiều dài phổ biến từ 3 đến 20 mét.
- Trọng lượng treo (counter weight): Được gắn vào dây cáp để giữ cho phao ở một vị trí cố định trong bể nước. Giúp phao chuyển động đúng hướng khi mực nước thay đổi.

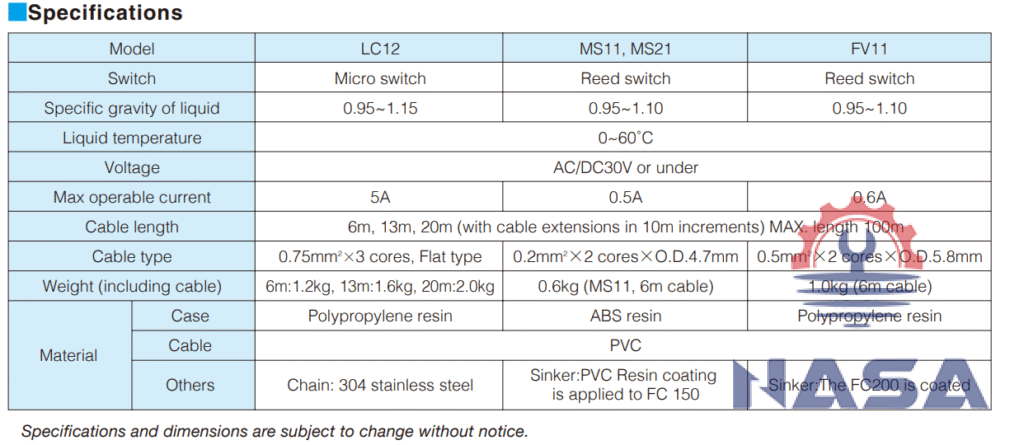

Thông số kỹ thuật của phao báo mức nước thải MS11
b. Nguyên lý hoạt động của phao báo mức nước
Phao báo mức nước MS11 hoạt động dựa trên cơ chế công tắc nghiêng. Khi mực nước trong bể thay đổi tăng lên hoặc giảm xuống đến một ngưỡng đã được cài đặt trước. Phao báo mức nước sẽ di chuyển theo chiều mực nước và nghiêng sang một góc nhất định. Độ nghiêng làm kích hoạt công tắc vi mô bên trong phao, từ đó đóng hoặc ngắt mạch điện.
Cụ thể:
- Khi mực nước dâng cao và đạt đến vị trí lắp đặt phao:
→ Phao nổi lên → nghiêng theo phương đứng → công tắc bên trong đóng mạch → kích hoạt thiết bị như: bơm thoát nước, còi báo đầy… - Khi mực nước hạ xuống dưới vị trí phao:
→ Phao hạ xuống → chuyển sang trạng thái nghỉ (không nghiêng) → công tắc mở mạch → ngừng bơm, hoặc kích hoạt báo cạn.
Tín hiệu điện này có thể dùng để:
- Kích hoạt máy bơm (bơm thoát hoặc bơm cấp).
- Kết nối với bộ điều khiển trung tâm, PLC.
- Kết nối với còi báo động, đèn cảnh báo hoặc hệ thống SCADA.
III. Ưu điểm nổi bật của phao báo mức nước MS11
- Chống nước và chống ăn mòn: Phao báo mức nước MS11 được thiết kế khép kín, đạt tiêu chuẩn IP68 – giúp thiết bị hoạt động an toàn trong môi trường nước thải, nước bẩn, nước có tính ăn mòn nhẹ. Đây là yếu tố quan trọng đối với những ứng dụng trong bể xử lý, hố ga, nhà máy sản xuất…
- Vận hành ổn định, độ chính xác cao: Nhờ thiết kế dạng cơ học đơn giản nhưng thông minh, phao MS11 có độ nhạy cao, hoạt động chính xác, ít sai số, không bị ảnh hưởng bởi cặn bẩn hoặc xung điện như các loại cảm biến điện tử.
- Dễ lắp đặt và sử dụng: Chỉ cần treo phao tại vị trí cần báo mức, kết nối dây điện và định vị bằng quả đối trọng là có thể sử dụng ngay. Không cần lập trình phức tạp, không cần hiệu chuẩn.
- Tương thích với nhiều thiết bị điều khiển: MS11 hoạt động như một công tắc cơ bản nên có thể tích hợp với hầu hết các tủ điện, rơ le, biến tần, PLC, và các thiết bị điện khác.
- Giá thành hợp lý – độ bền cao: Chi phí đầu tư thấp hơn nhiều so với cảm biến mức điện tử hay siêu âm, trong khi tuổi thọ có thể lên đến 3–5 năm tùy môi trường sử dụng.
IV. Ứng dụng thực tế của phao báo mức nước MS11
Phao báo mức nước MS11 là thiết bị cảm biến cơ học chuyên dụng, được sử dụng rộng rãi trong các hệ thống cần giám sát và điều khiển mực nước một cách tự động. Với thiết kế chống nước tuyệt đối, độ bền cao, dễ lắp đặt và chi phí hợp lý, MS11 đặc biệt phù hợp với môi trường nước thải – nước bẩn – bùn loãng.
Hệ thống xử lý nước thải sinh hoạt và công nghiệp: Tự động hóa, giảm nhân công, đảm bảo an toàn cho máy bơm, hạn chế mùi và tràn nước.
- Báo đầy hoặc cạn trong bể thu gom nước thải, bể điều hòa, bể lắng.
- Kết hợp với bơm chìm để tự động bơm nước thải, tránh tràn bể hoặc khô bơm.
- Giám sát mức nước trong bể tách dầu mỡ, bể gom đầu nguồn hoặc trạm trung chuyển.
- Tích hợp hệ thống điều khiển PLC/SCADA để vận hành tự động toàn hệ thống xử lý nước.
Hệ thống cấp – thoát nước tầng hầm, hố ga, bể ngầm: Giảm rủi ro ngập úng và tăng tính chủ động trong vận hành
- Lắp đặt phao MS11 trong hố thu nước tầng hầm để điều khiển bơm thoát khi trời mưa hoặc có rò rỉ nước.
- Báo động khi nước dâng quá cao, phòng tránh ngập tầng hầm, hư hại tài sản.
- Tự động khởi động – dừng máy bơm, giúp tiết kiệm điện và kéo dài tuổi thọ bơm.
Nhà máy sản xuất – khu công nghiệp: Tối ưu quá trình vận hành và tự động hóa quy trình sản xuất.
- Báo mức nước trong bể cấp nước làm mát, tháp giải nhiệt, lò hơi.
- Theo dõi và điều khiển mực nước trong các tank chứa nguyên liệu lỏng.
- Kết hợp điều khiển với biến tần hoặc tủ điện điều khiển bơm.
Ngành thủy sản – nông nghiệp – nuôi trồng: Bảo vệ sinh vật nuôi, ổn định nguồn nước và an toàn hệ thống cấp nước.
- Giám sát mức nước ao nuôi, bể lọc nước sạch, bể xử lý tuần hoàn.
- Bảo vệ bơm không chạy khan khi ao/bể cạn nước.
- Cảnh báo khi xảy ra rò rỉ hoặc sự cố cạn nước bất thường.
Hệ thống phòng cháy chữa cháy: Tăng độ an toàn, chủ động phòng cháy chữa cháy trong các tòa nhà, nhà xưởng.
- Lắp đặt trong bể chứa nước PCCC để theo dõi mực nước dự phòng.
- Báo động khi mực nước quá thấp, đảm bảo luôn đủ nước khi cần sử dụng.
Ứng dụng trong các hệ thống dân dụng: Tự động, tiện lợi, tiết kiệm điện nước và an toàn cho bơm.
- Báo mực nước bồn chứa trong gia đình, biệt thự, khách sạn.
- Điều khiển máy bơm tự động cấp nước khi bồn cạn, ngắt khi đầy.
- Kết hợp với hệ thống điều khiển từ xa, smart home.
V. Hướng dẫn lắp đặt và sử dụng phao báo mức nước
a. Chuẩn bị trước khi lắp đặt
Dụng cụ cần thiết:
- Phao báo mức nước MS11
- Quả đối trọng (thường đi kèm với phao)
- Dây cáp điện chống nước (nếu cần nối dài)
- Băng keo điện, đầu nối cách điện
- Tua vít, dao rọc, vít cố định
- Đồng hồ đo điện (nếu cần kiểm tra tiếp điểm)
Kiểm tra thiết bị:
- Đảm bảo phao không bị nứt, gãy, hư hỏng.
- Kiểm tra chiều dài dây cáp có phù hợp độ sâu bể.
- Xác định loại tiếp điểm cần sử dụng: NO (thường hở) hoặc NC (thường đóng).
b. Vị trí lắp đặt phao báo mức nước MS11
- Trong bể nước thải, bể chứa, hố ga, bồn chứa nước…
- Tránh đặt phao gần đầu hút của bơm hoặc nơi dòng chảy mạnh.
- Tránh vật cản khiến phao không thể nghiêng khi nước thay đổi.
- Nên có thanh treo/giá đỡ bằng inox hoặc nhựa PVC để cố định dây phao.
c. Hướng dẫn lắp phao báo mức nước
Bước 1: Đấu điện phao
Phao MS11 có 3 dây:
-
Dây nâu (COM): Dây chung
-
Dây xanh dương (NO): Thường hở, đóng khi nước đầy
-
Dây đen (NC): thường đóng, ngắt khi nước đầy
Nếu dùng để báo cạn hoặc tự động bơm nước vào khi mực thấp → đấu COM + NÁC
Bước 2: Cố định dây phao
- Gắn quả đối trọng vào dây cáp theo độ sâu mong muốn (ví dụ: báo đầy tại 1.2m).
- Treo hoặc kẹp dây cố định tại vị trí cao hơn mặt nước tối đa trong bể.
- Khoảng cách từ điểm treo đến phao cần đủ để phao có thể nghiêng tự do.
Bước 3: Kiểm tra hoạt động
- Đổ nước vào bể hoặc nâng – hạ phao bằng tay để kiểm tra chuyển động công tắc.
- Dùng đồng hồ đo thông mạch để kiểm tra tín hiệu đóng/mở tiếp điểm.
- Quan sát thiết bị điều khiển như bơm, còi, đèn báo… có phản ứng đúng không.
d. Lưu ý quan trọng khi lắp đặt
- Không nối điện trực tiếp từ phao MS11 tới thiết bị tải lớn (như bơm công suất cao). Nên dùng rơ-le trung gian hoặc khởi động từ để bảo vệ tiếp điểm phao.
- Không dùng phao trong môi trường có dầu loãng, axit đậm đặc hoặc nhiệt độ quá cao (trên 50°C) nếu không có bảo vệ chuyên dụng.
- Tránh làm rối dây hoặc để phao vướng cặn trong bể.
VI. Tại sao nên chọn phao báo mức nước MS11 tại Công ty NASA?
- CÔNG TY TNHH ĐẦU TƯ THƯƠNG MẠI VÀ XÂY DỰNG NASA hoạt động trong lĩnh vực cung cấp sản phẩm máy bơm từ dân dụng đến công nghiệp và thiết bị nghành nước. Chúng tôi cung cấp là các hãng có thương hiệu trên thế giới như:Shinmaywa, Ebara, Saer, Stac, Speroni, Pentax, Cheonsei, Argal, ROTO, Varem, Travaini, Venz, Sandpiper, Pulsafeeder…
- Ngoài ra công ty chúng tôi còn cung cấp giải pháp toàn diện về máy bơm cho hệ thống nước, nước thải, môi trường, sản xuất nước giải khát, công nghệ thực phẩm, công nghiệp sản xuất…
Chúng tôi cam kết mang lại sự hài lòng về sản phẩm và dịch vụ . Điều khác biệt của chúng tôi là :
- Công ty TNHH đầu tư thương mại và xây dựng Nasa là đơn vị phân phối máy bơm Shinmaywa chính hãng tại Việt Nam, cam kết hàng mới 100%, đầy đủ CO, CQ.
- Đa dạng sản về mẫu mã sản phẩm cũng như chủng loại
- Đội ngũ kỹ thuật chuyên sâu sẵn sàng tư vấn lựa chọn sản phẩm và hỗ trợ kỹ thuật khi cần thiết.
- Giá cạnh tranh, bảo hành tận nơi, giao hàng nhanh toàn quốc.
- Luôn lựa chọn những thương hiệu có sản phẩm chất lượng cao để phân phối
- Hỗ trợ lắp đặt, hướng dẫn sử dụng và bảo trì miễn phí với các dự án lớn.
Kết luận
- Phao báo mức nước MS11 là lựa chọn lý tưởng cho mọi hệ thống cấp/thoát nước cần giám sát tự động. Sản phẩm đơn giản – hiệu quả – tiết kiệm, phù hợp với các ứng dụng từ dân dụng đến công nghiệp.
- Nếu bạn đang tìm một giải pháp tự động hóa mực nước bền bỉ, dễ lắp đặt và giá hợp lý, hãy để Công ty TNHH Đầu tư Thương mại và Xây dựng NASA đồng hành cùng bạn trong mọi công trình.
